Een schaalbare BIM-aanpak voor transformatorstations

Standaardiseren om te versnellen: de BIM-aanpak achter de herontwikkeling van transformatorstations

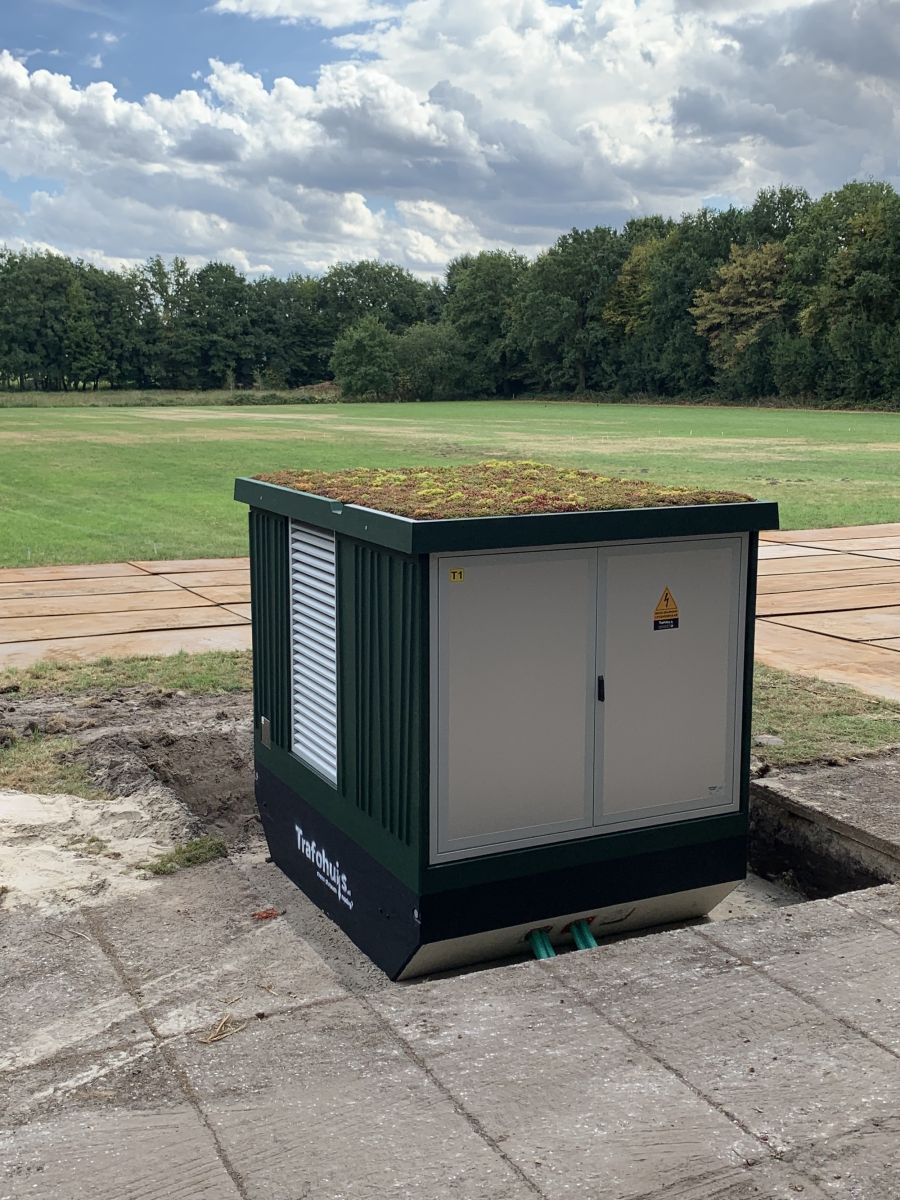

De energietransitie stelt hoge eisen aan het bestaande elektriciteitsnet. Transformatorstations moeten worden verzwaard, uitgebreid of opnieuw ingericht om de toenemende belasting aan te kunnen. Voor een regionaal infrabedrijf ondersteunde O-M-D Ruimte Pioniers bij het slimmer en sneller organiseren van deze herontwikkelopgave.

De centrale vraag binnen dit project was helder: hoe versnel je het ontwerpproces en creëer je eenduidigheid in bouwkundige en werktuigbouwkundige uitgangspunten, terwijl de vraag naar ombouw blijft groeien?

Van maatwerk naar een schaalbare standaard

Traditioneel werd ieder transformatorstation vrijwel als uniek project benaderd. Dat leidde tot veel maatwerk, uiteenlopende tekeningen en extra vragen tijdens de uitvoering. Binnen dit project is daarom bewust gekozen voor standaardisatie als fundament voor een efficiëntere werkwijze.

Er zijn meerdere ruimtelijke en functionele scenario’s onderzocht met als doel een oplossing te ontwikkelen die toepasbaar is op het merendeel van de stations. Uiteindelijk is een aanpak opgesteld die voor circa 80% van de situaties als standaard kan dienen, met ruimte voor maatwerk waar dat echt nodig is.

Door deze systematische benadering ontstond een schaalbaar model dat herhaalbaar inzetbaar is en tegelijkertijd flexibiliteit behoudt.

Revit als digitale ruggengraat

Zowel de bestaande als de nieuwe situatie van de stations zijn uitgewerkt in Revit. De bestaande toestand werd door de opdrachtgever vastgelegd met 3D-scans, die als basis dienden voor het model. Zo ontstond een nauwkeurig digitaal beeld van de huidige situatie, inclusief bouwkundige staat en installaties.

Voor de nieuwe toestand zijn bouwkundige details en werktuigbouwkundige uitgangspunten geïntegreerd in één model. Hiervoor is een uitgebreide componentenbibliotheek opgebouwd met Revit-families, deels gebaseerd op leveranciersinformatie en deels specifiek gemodelleerd voor dit project.

Het resultaat is één centrale digitale omgeving waarin ontwerpkeuzes, technische uitgangspunten en uitvoeringsinformatie samenkomen.

Automatiseren met een slimme Revit-plugin

Een belangrijke versnelling is bereikt door de inzet van een speciaal ontwikkelde Revit-plugin. Met behulp van AI, scripts en vastgelegde business rules kan de nieuwe toestand van toekomstige stations grotendeels automatisch worden gegenereerd. Componenten worden op basis van vaste principes in het model geplaatst, waardoor het ontwerpproces aanzienlijk wordt verkort.

Daarnaast maakt deze werkwijze het mogelijk om direct vanuit het 3D-model materiaalschema’s en bestellijsten te genereren. Exacte hoeveelheden van onder andere bevestigingsmiddelen en technische onderdelen per project zijn direct inzichtelijk. Dit stroomlijnt zowel de voorbereiding als de uitvoering en beperkt faalkosten.

Duidelijke kaders voor de uitvoering

Naast het modelleren is veel aandacht besteed aan uitvoerbaarheid. Technische omschrijvingen, werktuigbouwkundige principes en standaard montagehoogtes zijn vastgelegd in duidelijke richtlijnen. Voor onderaannemers is een werkmap opgesteld met heldere instructies, vergelijkbaar met een stapsgewijze handleiding.

Hierdoor ontstaat eenduidigheid in de uitvoering en worden interpretatieverschillen op de bouwplaats geminimaliseerd.

Ter ondersteuning van besluitvorming zijn bovendien visualisaties en overzichtsbeelden gemaakt, zodat ruimtelijke keuzes en ontwerpprincipes voor alle betrokkenen inzichtelijk waren.

Een toekomstbestendig proces

Het resultaat van dit project is meer dan een set tekeningen. Het is een herhaalbaar en schaalbaar proces voor de herontwikkeling van transformatorstations. Door standaardisatie, digitalisering en heldere werkinstructies te combineren, ontstaat meer grip op kwaliteit, planning en kosten.

Dit project laat zien hoe O-M-D technische complexiteit vertaalt naar structuur en overzicht. Een aanpak die niet alleen geschikt is voor één locatie, maar als basis kan dienen voor honderden toekomstige stations  met BIM als verbindende factor tussen ontwerp en uitvoering.

‍

Reflectie van onze BIM-collega Patrick

Met dit project hebben we samen een stevige basis gelegd voor de toekomstbestendige herontwikkeling van transformatorstations. Wat begon als een vraag naar versnelling en standaardisatie, is uitgegroeid tot een schaalbare en doordachte werkwijze die in de praktijk direct toepasbaar is. Ik ben trots op het resultaat dat we met elkaar hebben neergezet een combinatie van technische diepgang, slimme digitalisering en duidelijke werkafspraken.

Deze aanpak biedt niet alleen efficiëntie in het ontwerpproces maar zorgt ook voor rust, overzicht en eenduidigheid in de uitvoering.

Ik kijk ernaar uit om deze werkwijze in de toekomst vaker toe te passen en verder te verfijnen binnen nieuwe projecten, zodat we steeds efficiënter en consistenter kunnen blijven werken.

‍
